核心提示：通過螺紋起緊固作用的零件稱為(wei) 螺紋緊固件。常用的螺紋緊固件有螺栓、雙頭螺柱、螺釘、螺母及墊圈等。通過螺紋起緊固作用的零件稱為(wei) 螺紋緊固件。如下圖所示。螺紋緊固件的結構、尺寸均已標準化，在機械設計中不需要單獨繪製它們(men) 的圖樣，可以根據設計要求從(cong) 相應的國家標準中查出所需要的結構尺寸。

一、常用螺紋緊固件的種類

（一）螺栓

螺栓由螺栓頭和螺栓杆兩(liang) 部分組成。頭部形狀以六角形應用最多，常用等級為(wei) A級和B級，同時又有全螺紋與(yu) 部分螺紋及粗細杆之分。決(jue) 定螺栓規格的尺寸為(wei) 螺栓公稱直徑d及螺栓長度l，選定一種螺栓後，其他部分尺寸可根據有關(guan) 國家標準查得（見附表）。

（二）雙頭螺柱

雙頭螺柱兩(liang) 頭加工有螺紋，一端旋入被連接件的預製螺孔中，稱為(wei) 旋入端；另一端與(yu) 螺母旋合，緊固另一個(ge) 被連接件，稱為(wei) 緊固端。在結構上分為(wei) A級和B級兩(liang) 種。A級的要在規格前標注“A”，B級的可不標。雙頭螺柱的旋入端長度bm與(yu) 帶螺孔的被連接零件的材料有關(guan) ：

（1）青銅、鋼，取bm=d

（2）鑄鐵，取bm=1.25d

（3）鋁合金，取bm=1.5d

（4）非金屬材料，取bm=2d

決(jue) 定雙頭螺柱規格的尺寸為(wei) 螺柱直徑d及緊固端長度l，選定一種雙頭螺柱後，其他部分尺寸可根據有關(guan) 標準查得。

（三）螺釘

螺釘按使用性質可分為(wei) 連接螺釘和緊定螺釘兩(liang) 種。前者用於(yu) 連接，根據頭部形狀不同有開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘等。後者主要用於(yu) 防止兩(liang) 相配零件之間發生相對運動，有開槽平端緊定螺釘、開槽錐端緊定螺釘、內(nei) 六角平端緊定螺釘等。決(jue) 定螺釘規格的尺寸為(wei) 螺釘直徑d及長度l，其他部分尺寸可根據有關(guan) 標準查得。

（四）螺母

螺母與(yu) 螺栓或螺柱配合使用，起連接作用。螺母的形式有六角形、圓形、方形等，以六角頭螺母應用最普遍。圓螺母常用於(yu) 軸上零件的軸向固定。六角頭螺母有Ⅰ、Ⅱ及A、B、C型之分，還有粗細和厚薄之分。決(jue) 定螺母規格的尺寸為(wei) 螺紋公稱直徑D，選定一種螺母後，其他部分尺寸可根據有關(guan) 標準查得。

（五）墊圈

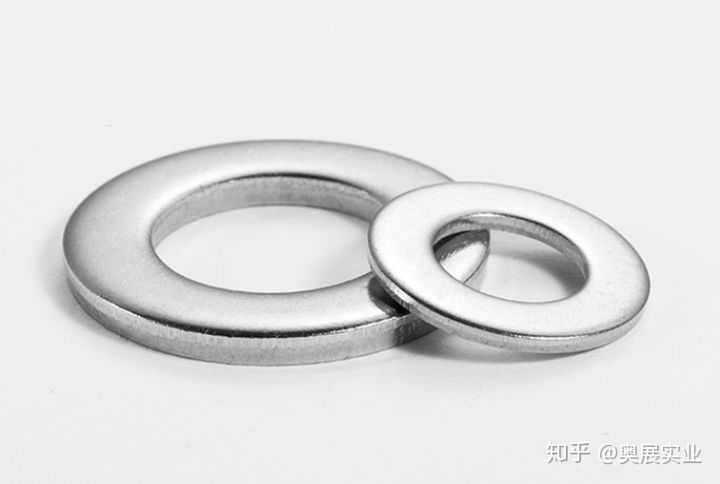

墊圈安裝在螺母與(yu) 被連接件之間，其目的是增加螺母與(yu) 被連接件之間的接觸麵積，保護被連接件表麵在擰緊螺母時不被擦傷(shang) 。除平墊圈以外，還有彈簧墊圈和止動墊圈等，它們(men) 可以防止因振動而引起的螺母鬆動。

決(jue) 定墊圈規格的尺寸為(wei) 螺栓直徑d，選定墊圈後，其他部分尺寸可根據有關(guan) 標準查得。

二、常用螺紋緊固件的標記

1、螺釘或螺栓的標記：名稱、標準號、公稱直徑×螺距×公稱長度-材料-扳擰形式-表麵處理

a）名稱：使用國標規定的規範名稱，如：螺釘、螺栓、螺母、自攻螺釘、螺釘組合件、塑料螺釘等。

b）標準號：標注國標號、部標號或企標號（不寫(xie) 年號），如是我公司自行設計，則標注所屬產(chan) 品型號。

c）螺距：隻適用於(yu) 細牙螺紋，粗牙則省略。

d）材料：如用碳鋼材料，則本部份省略，否則應注出，如Cu（銅）、C1（不鏽鋼。不鏽鋼材料代碼詳見GB3098.6，其中：奧氏體(ti) ，A1、A2、A4；馬氏體(ti) ，C1、C3、C4；鐵素體(ti) ，F1。）

e）扳擰形式：如采用標準規定的扳擰形式，則省略，否則應注出，如複合槽。

f）表麵處理：如是碳鋼材料鍍鋅鈍化，則省略，否則應注出，如Cu/Ni（銅鍍鎳）、Cu/Ni6b（銅鍍亮鎳，鎳層厚6μm）、Cu/Sn（銅鍍錫）、Cu/Sn（60）Pb（銅鍍鉛錫）、Fe/Ni6bCr0.3r（碳鋼鍍鎳鉻）、O（表麵氧化）、不鏽鋼材料通常不需鍍覆。如鍍層符合ROHS指令，則標注在表麵處理後並置於(yu) 括號內(nei) 。

注1：如緊固件的標記中未注明材料及表麵處理，則表示緊固件的材料為(wei) 碳鋼鍍鋅鈍化（即鍍彩鋅）。

注2：自攻螺釘有兩(liang) 種型式，C型和F型，C型是尖端麵，F型是平端麵。但自攻鎖緊螺釘不分型。

注3：盤頭和圓柱頭的區別在於(yu) 盤頭的頭部盤徑稍大於(yu) 圓柱頭，但頭部厚度稍薄於(yu) 圓柱頭。

注4：沉頭和半沉頭的區別是沉頭的頭部是平端麵，半沉頭的頭部是弧形端麵，沉頭的頭部厚度薄於(yu) 半沉頭。

注5：緊定螺釘和普通螺釘的區別是，普通螺釘的頭部形狀呈T型，而緊定螺釘沒有T型頭部。

注6：開槽表示頭部為(wei) 一字槽。複合槽，十字槽及一字槽可通用，但同批次產(chan) 品應統一。

注7：對於(yu) 不鏽鋼緊固件，鑒於(yu) 我公司員工對其代碼不熟悉，故可在材料代碼後備注“不鏽鋼”，置於(yu) 括號內(nei) 。

注8: 螺釘和螺栓區別

螺釘：由頭部和螺杆兩(liang) 部分構成，用在有預製螺紋的地方，不需和螺母配用。常用內(nei) 扳擰，頭部常有穴。

螺栓：由頭部和螺杆兩(liang) 部分構成，需與(yu) 螺母配用，用於(yu) 緊固連接兩(liang) 帶通孔的零件。外扳擰，常為(wei) 六角頭。

注9: 如選用符合XXXX企標的螺釘組合件，則標記分別為(wei) ：螺釘組合件ZBY1（螺釘和圓平墊兩(liang) 組合）、ZBYA1（螺釘和圓平墊、圓彈墊三組合）、ZBF1（螺釘和方平墊兩(liang) 組合）、ZBFA1（螺釘和方平墊、方彈墊三組合）。

2、螺母的標記： 名稱、標準號、公稱直徑×螺距-材料-表麵處理

a）名稱：使用國標規定的規範名稱，如：螺母。

b）標準號、螺距、材料及表麵處理等的標識與(yu) 螺釘的標注方法相同。

3、墊圈的標記：名稱、標準號、公稱直徑×螺距-材料-表麵處理

a）名稱：國標規定平墊圈及彈簧墊圈的標準名稱均為(wei) “墊圈”，但鑒於(yu) 我公司實際情況，為(wei) 避免混淆，特將平墊圈統一命名為(wei) “平墊”，彈簧墊圈統一命名為(wei) “彈墊”。

b）公稱規格：指螺紋大徑，如外螺紋M8的大徑即是8。

c）標準號、材料及表麵處理等的標識與(yu) 螺釘的標注方法相同。

d）如彈墊的標記中未注明材料及表麵處理，則表示其材料為(wei) 65Mn，表麵處理為(wei) 表麵氧化。

4、擋圈的標記： 名稱、標準號、公稱規格

a）名稱：統一命名為(wei) “擋圈”。公稱規格：指軸徑或孔徑。標準號的標識與(yu) 螺釘的標注方法相同。

b）擋圈的材料為(wei) 65Mn，表麵處理為(wei) 表麵氧化。

注10：另外，圓柱銷是我公司製造模具時常用的緊固件，其標準號為(wei) GB/T119-86，標記示例：銷GB/T119 A 6×40（表示公稱直徑——大端直徑為(wei) φ6，公稱長度為(wei) 40，材料是碳鋼，表麵氧化處理，A型形狀。）

注11：選用緊固件時，應首先從(cong) BOM清單現有的訂貨號中選擇，並盡量選擇常用的或庫存量較多的緊固件。在確認現有BOM數據庫中的所有件均不適用時，才允許新選。

注12：在BOM係統中，緊固件標記中的所有“×”號均用“*”號表示。

注13：當本規則規定的緊固件標記格式不能表述其全部要素時，允許在本命名格式尾部加後綴，並置於(yu) 括號內(nei) ，如（XX專(zhuan) 用）、（本色）等。
