高溫合金GH4169的定義(yi)

GH4169是一種沉澱強化鎳基高溫合金，在-253～650℃溫度範圍內(nei) 具有良好的綜合性能，650℃以下的屈服強度居變形高溫合金的首位，並具有良好的抗疲勞、抗輻射、抗氧化、耐腐蝕性能，以及良好的加工性能、焊接性能良好。能夠製造各種形狀複雜的零部件，在宇航、核能、石油工業(ye) 及擠壓模具中，在上述溫度範圍內(nei) 獲得了極為(wei) 廣泛的應用。

該合金的另一特點是合金組織對熱加工工藝特別敏感，掌握合金中相析出和溶解規律及組織與(yu) 工藝、性能的相互關(guan) 係，可針對不同的使用要求製定合理、可行的工藝規程，就能獲得可滿足不同強度級別和使用要求的各種零件。供應的品種有鍛件、鍛棒、軋棒、冷軋棒、圓餅、環件、板、帶、絲(si) 、管等。可製成盤、環、葉片、軸、緊固件和彈性元件、板材結構件、機匣等零部件在航空上長期使用。

 GH4169合金是以體(ti) 心四方的γ"和麵心立方的γ′相沉澱強化的鎳基高溫合金，在-253～700℃溫度範圍內(nei) 具有良好的綜合性能,650℃以下的屈服強度居變形高溫合金的首位,並具有良好的抗疲勞、抗輻射、抗氧化、耐腐蝕性能,以及良好的加工性能、焊接性能和長期組織穩定性，能夠製造各種形狀複雜的零部件，在宇航、核能、石油工業(ye) 中，在上述溫度範圍內(nei) 獲得了極為(wei) 廣泛的應用。 該合金的另一特點是合金組織對熱加工工藝特別敏感，掌握合金中相析出和溶解規律及組織與(yu) 工藝、性能間的相互關(guan) 係，可針對不同的使用要求製定合理、可行的工藝規程，就能獲得可滿足不同強度級別和使用要求的各種零件。

供應的品種有鍛件、鍛棒、軋棒、冷軋棒、圓餅、環件、板、帶、絲(si) 、管等。可製成盤、環、葉片、軸、緊固件和彈性元件、板材結構件、機匣等零部件在航空上長期使用。

1.1 GH4169 材料牌號 GH4169(GH169)

1.2 GH4169 相近牌號 Inconel 718(美國),NC19FeNb(法 國)

1.3 GH4169 材料的技術標準

1.4 GH4169 化學成分 該合金的化學成分分為(wei) 3類：標準成分、優(you) 質成分、高純成分，見表1-1。

優(you) 質成分的在標準成分的基礎上降碳增铌，從(cong) 而減少碳化铌的數量，減少疲勞源和增加強化相的數量，提高抗疲勞性能和材料強度。同時減少有害雜質和氣體(ti) 含量。高純成分是在優(you) 質標準基礎上降低硫和有害雜質的含量，提高材料純度和綜合性能。 核能應用的GH4169合金，需控製硼含量（其他元素成分不變），具體(ti) 含量由供需雙方協商確定。當ω（B）≤0.002%時，為(wei) 與(yu) 宇航工業(ye) 用的GH4169合金加以區別，

合金牌號為(wei) GH4169A。

 表1-1% 類別 標準 C : ≤0.08 Cr : 17.0~21.0 Ni ：50.0~55.0 Co ：≤1.0 Mo ：2.80~3.30 Al ：0.30~0.70 Ti ：0.75~1.15 Fe：餘(yu) 量 優(you) 質 0.02~0.06 17.0~21.0 50.0~55.0 ≤1.0 2.80~3.30 0.30~0.70 0.75~1.15 餘(yu) 高純0.02~0.06 17.0~21.0 50.0~55.0 ≤1.0 2.80~3.30 0.30~0.70 0.75~1.15 餘(yu) 類別 Nb B Mg Mn Si P S Cu Ca 不大於(yu) 標準 4.75~5.50 0.006 0.01 0.35 0.35 0.015 0.015 0.30 0.01 優(you) 質 5.00~5.50 0.006 0.01 0.35 0.35 0.015 0.015 0.30 0.01 高純 5.00~5.50 0.006 0.005 0.35 0.35 0.015 0.002 0.30 0.005 類別 Bi Sn Pb Ag Se Te Tl N O 不大於(yu) 標準 --- --- 0.0005 --- 0.0003 --- --- --- --- 優(you) 質 0.001 0.005 0.001 0.001 0.0003 --- --- 0.01 0.01 高純 0.00003 0.005 0.001 0.001 0.0003 0.00005 0.0001 0.01 0.005 1.5 GH4169 熱處理製度 合金具有不同的熱處理製度，以控製晶粒度、控製δ相形貌、分布和數量，從(cong) 而獲得不同級別的力學性能。合金熱處理製度分3類：

Ⅰ：(1010～1065)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h 爐冷至620℃±5℃，8h，空冷。 經此製度處理的材料晶粒粗化，晶界和晶內(nei) 均無δ相，存在缺口敏感性，但對提高衝(chong) 擊性能和抵抗低溫氫脆有利。

Ⅱ：(950～980)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h 爐冷至620℃±5℃，8h，空冷。 經此製度處理的材料有δ相，有利於(yu) 消除缺口敏感性，是最常用的熱處理製度，也稱為(wei) 標準熱處理製度。 Ⅲ：720℃±5℃，8h,以50℃/h爐冷至620℃±5℃，8h，空冷。 經此製度處理後，材料中的δ相較少，能提高材料的強度和衝(chong) 擊性能。該製度也稱為(wei) 直接時效熱處理製度。

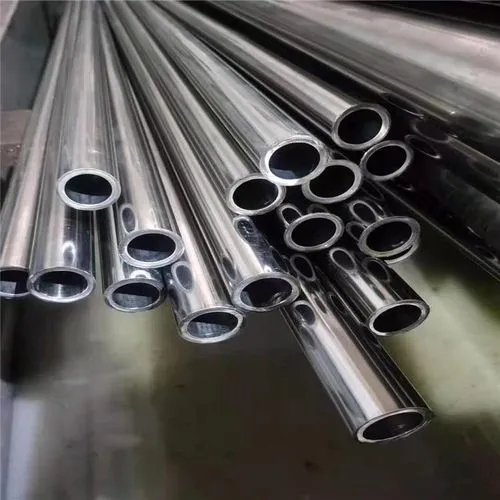

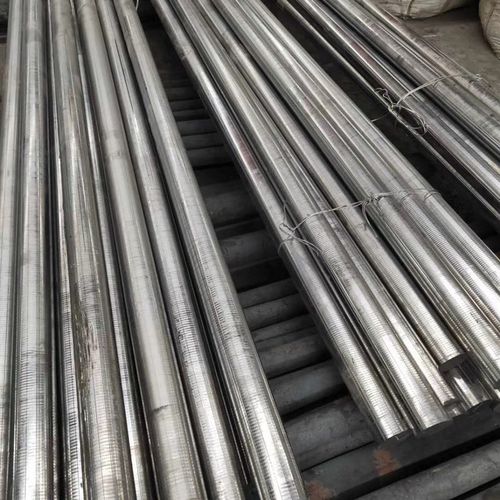

 1.6 GH4169 品種規格和供應狀態 可以供應模鍛件（盤、整體(ti) 鍛件）、餅、環、棒（鍛棒、軋棒、冷拉棒）、板、絲(si) 、帶、管、不同形狀和尺寸的緊固件、彈性元件等、交貨狀態由供需雙方商定。絲(si) 材以商定的交貨狀態成盤狀交貨。

 1.7 GH4169 熔煉和鑄造工藝 合金的冶煉工藝分為(wei) 3類：真空感應加電渣重熔；真空感應加真空電回熔；真空感應加電渣重熔加真空電回熔。可根據零件的使用要求，選擇所需的冶煉工藝，滿足應用要求。

1.8 GH4169 應用概況與(yu) 特殊要求 製造航空和航天發動機中的各種靜止件和轉動件，如盤、環件、機匣、軸、葉片、緊固件、彈性元件、燃氣導管、密封元件等和焊接結構件；製造核能工業(ye) 應用的各種彈性元件和格架；製造石油和化工領域應用的零件及其他零件。 近年來，在對該合金研究不斷深化和對該合金應用不斷擴大的基礎上，為(wei) 提高質量和降低成本，發展了很多新工藝：真空電回熔是采用氦氣冷卻工藝，有效減輕铌偏析；采用噴射成型工藝，生產(chan) 環件，降低生產(chan) 成本和縮短生產(chan) 周期；采用超塑成型工藝，擴大產(chan) 品的生產(chan) 範圍。

二、GH4169 物理及化學性能

2.1 GH4169 熱性能

2.1.1 GH4169 熔化溫度範圍 1260～1320℃。

2.1.2 GH4169 熱導率 見表2-1。

表2-1 θ/℃ 11 100 200 300 400 500 600 700 800 900 1000 λ/（W/（m·℃）） 13.4 14.7 15.9 17.8 18.3 19.6 21.2 22.8 23.6 7.6 30.4 2.1.3 GH4169 比熱容 見表2-2。

2.1.4 GH4169線膨脹係數 見表2-3；

2.2 GH4169密度 ρ=8.24g/cm3。

 2.3 GH4169電性能 表2-2 θ/℃ 600 700 800 900 1000 氧化速率/(g/(m2·h)) 0.0176 0.0277 0.0351 0.0961 0.1620
